Мотор-редуктор планетарный 3МП 31.5
Мощностью эл. двигателя: от 0,06 до 4,0 кВт;
Диаметр вых. вала: цилиндр. 28 мм.;
Масса: от 25 до 43 кг (не более).
Цена: 20 250 руб.
Описание мотор-редуктора 3МП 31.5
Мотор-редуктор 3МП по цене завода. Гарантия на продукцию 12 месяцев. На каждый мотор редуктор и электродвигатель имеется паспорт с отметкой отдела технического контроля, прикреплен всегда к корпусу редуктора. Компания «РЕДУКТОРЫ РОССИИ» предлагает купить мотор редуктор 3МП-31.5 со склада в Воронеже, с доставкой в любой регион России и страны СНГ. Продукция лучших заводов производителей. Гарантированное качество и цена. Максимально быстрые сроки поставки мотор-редукторов 3мп.
- Мотор редуктор планетарный одноступенчатый 3МП 112-280 об.мин.
- Мотор редуктор планетарный двухступенчатый 3МП 18-90 об.мин.
- Мотор редуктор планетарный трехступенчатый 3МП 2,2-16 об.мин.

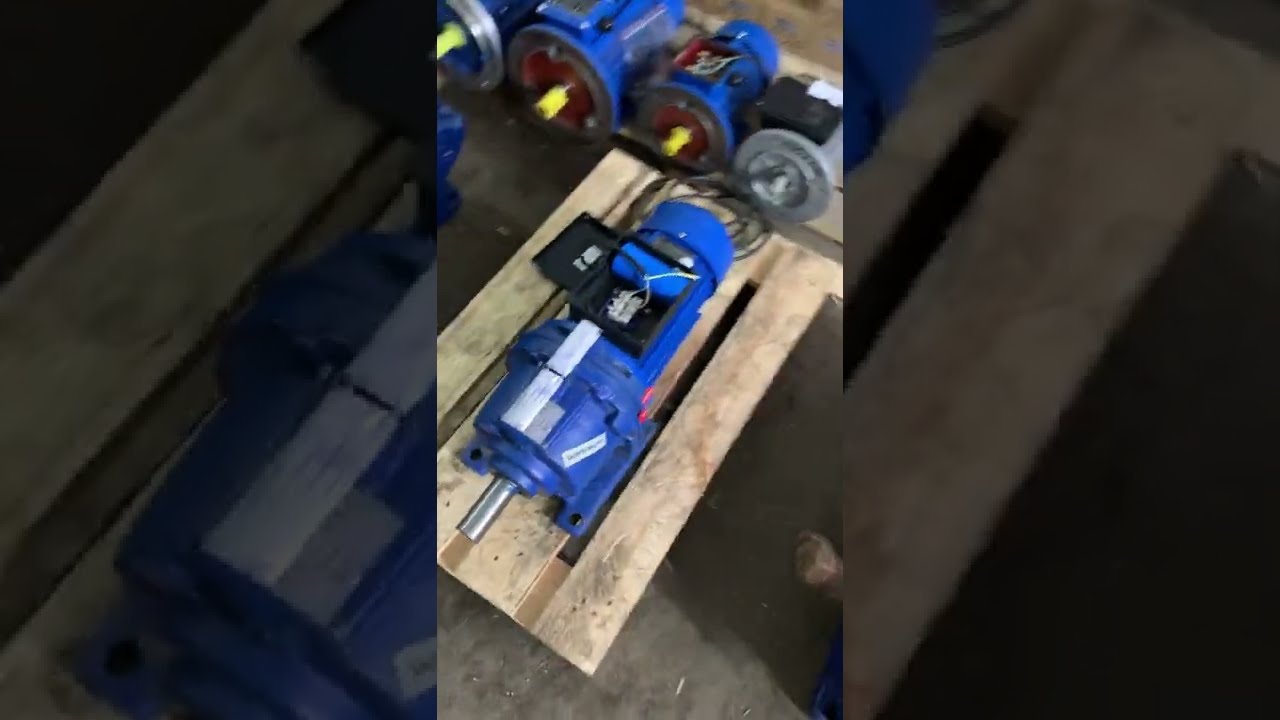

Ниже описаны технические характеристики, чертежи, паспорт изделия в электронном виде. На странице представлены фото мотор редуктора 3мп в разобранном виде, для наглядности качества и состояния. И фото 3мп в сборе.
Преимущества мотор-редуктора типа 3МП 31.5:
Имеет широкое применение в пищевой, сельскохозяйственной и текстильной промышленности. Применяется в нефтяной и газовой отрасли, металлургических комбинатах, для изготовления оборудования химической сферы. А также в частных сферах на лебедках, буровых установках, фрезерных и токарных станках.
Технические характеристики 3МП 31.5:
-
Обороты на выходном валу - количество оборотов в минуту, которые будет делать редуктор, вращая ваше оборудование.
-
Мощность электродвигателя кВт.
-
Обороты и мощность это фиксированные показатели, нельзя поставить мотор 2.2кВт 71 оборот на 3мп31.5, т.к. он для него не подходит. На 3мп31.5 идет электродвигатель 1.1кВт. Поэтому смотрим значения в таблицах ниже.
-
Наименование (РАЗМЕР) мотор-редуктора
-
Номинальная частота вращения выходного вала мотор-редуктора 3мп
-
Крутящий момент мотор-редуктора 3мп
-
Вес редуктора 3мп в сборе с электродвигателем типа АИР
-
Тип и мощность электродвигателя подключаемого к редуктору 3мп
-
Цена мотор редуктора 3мп в сборе с электродвигателем
-
КПД планетарного мотор редуктора 3МП можно посмотреть в паспорте, пятая колонка. Находятся во вкладке «паспорт изделия»
-
Первая колонка обозначает габарит мотор редуктора - 3МП-31.5.
-
Вторая колонка означает, сколько оборотов на выходном валу. То есть, с какой скоростью мотор редуктор будет вращать, например - норию, элеватор, транспортер, измельчитель, буровую установку и тд.
-
В третьей колонке можно посмотреть усилие, крутящий момент редуктора, насколько сильным будет мотор редуктор.
-
В четвертой смотрим мощность электродвигателя. Допустим, выбрали 3мп-31.5 на 35.5, обороты подходят, но мощность 0.55кВт для нас маленькая, нужно что то побольше, тогда переходим к следующей таблице 3мп-40, смотрим те же 35,5 оборотов, мощность уже 1,1кВт – да это подходит, заказываем.
-
Пятая колонка – цена. Что бы заказать мотор-редуктора нужно учитывать, что цена мотор редуктора 3МП складывается из размера планетарной редукторной части и асинхронного двигателя. Чем больше эти показатели, тем соответственно дороже. Порядок цен на мотор редуктор так же указан в таблице подбора планетарного 3мп. С особой ответственностью подходите к расчету оборудования. Отправляйте запрос на почту и запрашивайте счет для покупки мотор редуктора 3ПМ по телефону.
Таблица подбора планетарного МОТОР-РЕДУКТОРА типа 3МП-31,5
| Размер мотор-редуктора | Обороты на выходном валу, об/мин | Крутящий момент на вых. валу, Нм | Масса, кг, не более | Двигатель | Цена с электро двигателем | |
| Тип | Мощность | |||||
| 3МП-31,5 | 3,55 | 155 | 25 | АИР50А4(1500) | 0,06 | |
| 5,6 | 145 | 25 | АИР50В4(1500) | 0,09 | ||
| 7,1 | 115 | 25 | АИР50А2(3000) | 0,09 | ||
| 9,0 | 120 | 25 | АИР56А4(1500) | 0,12 | ||
| 12,5 | 130 | 25 | АИР56А2(3000) | 0,18 | ||
| 16 | 140 | 24 | АИР56В2(3000) | 0,25 | ||
| 18 | 130 | 30 | АИР71В8(750) | 0,25 | ||
| 22,4 | 105 | 30 | АИР71В8(750) | 0,25 | ||
| 28 | 120 | 30 | АИР71А6(1000) | 0,37 | ||
| 35,5 | 145 | 30 | АИР71А4(1500) | 0,55 | ||
| 45 | 115 | 30 | АИР71А4(1500) | 0,55 | ||
| 56 | 150 | 30 | АИР71В4(1500) | 0,75 | ||
| 71 | 145 | 30 | АИР71В2(3000) | 1,1 | ||
| 90 | 115 | 30 | АИР71В2(3000) | 1,1 | ||
| 112 | 125 | 40 | АИР90L6(1000) | 1,5 | ||
| 140 | 145 | 38 | АИР90L4(1500) | 2,2 | ||
| 180 | 115 | 38 | АИР90L4(1500) | 2,2 | ||
| 280 | 135 | 43 | АИР100S2(3000) | 4,0 | ||
Чертежи мотор-редуктора 3МП 31.5
Чертеж планетарного мотор редуктора 3МП исполнение на лапах (двухступенчатый). Для удобства просмотра все габаритные размеры указаны на рисунке.
Чертеж и габаритные размеры мотор-редуктора 3МП-31,5
Диаметр выходного цилиндрического вала 3МП-31,5
Способ монтажа мотор редуктора. Исполнение лапы G110, G120, G130, G140, G150, G160:
Способ монтажа мотор редуктора. Исполнение фланец G310, G320, G330:
Устройство и конструкция планетарного мотор-редуктора 3МП
Расшифровка рисунка:
| 1. Корпус редуктора 3МП 2. Ось двухопорная 3. Колесо запрессованное 4. Колесо второй ступени 5. Подшипник самоустанавливающийся 6. Сателлит второй ступени 7. Пробка для залива масла с отдушиной |
8. Водило первой ступени 9. Сателлит первой ступени 10. Щит 11. Колесо запрессованное 12. Ось сателлитов запрессованная 13. Подшипник шариковый 14. Присоединительный вал электродвигателя |
15. Колесо центральное 16. Упор один 17. Пробка уровня залива масла 18. Пробка для слива масла 19. Упор два |
Паспорт мотор-редуктор планетарный 3МП-31.5.
Руководство по эксплуатации.
К каждому изделию прикреплен паспорт (на зацепном кольце), но бывает что в условиях долгой эксплуатации или при разгрузке на складе, производстве он может быть утерян, поэтому на нашем сайте размещен паспорт мотор редуктора 3ПМ в электронном виде.
Нажмите на фото паспорта (интересующую страницу), оно увеличится, для еще большего увеличения в правом нижнем углу нажмите «стрелки в квадрате». Чтобы закрыть фото страницы и прейти к следующей – еще раз нажмите на фото.
В паспорте содержится очень полезная информация, например:
- какое масло заливать в планетарный мотор редуктор?
- какие подшипники качения используются в изделии?
- как подготовить мотор редуктор к работе?
- с какой периодичностью проводить техническое обслуживание мотор редуктора?
- какие могут быть причины неисправности и методы их устранения?
Так же в паспорте мотор редуктора 3мп можно посмотреть крутящий момент, мощность, частоту вращения двигателя, осевой зазор, способ консервации и т.д.
--------
